鋁壓鑄件熱處理可以更加好的增加產(chǎn)品的使用性能，更加是為了使其達(dá)到比較好的機(jī)械性質(zhì)，針對(duì)某些鑄造鋁合號(hào)(例如ZL101A)來講是不可以缺少的過程，其目的是為了使多量可使用之硬化元素，如銅、鎂、鋅或多溶解合固體。鑄鋁件固溶態(tài)點(diǎn)為530度，熔解點(diǎn)為555度，超此溫度開始熔解淅成鋁水。
鋁壓鑄件熱處理制程要點(diǎn)：
1.升溫時(shí)首將風(fēng)車?yán)鋮s水先開啟流暢后，再全開風(fēng)車運(yùn)轉(zhuǎn)溫度設(shè)定，燃燒狀況進(jìn)爐時(shí)（鑄鋁件擺放A面朝上，禁止A面朝下（固溶處理時(shí)））。
2.固溶時(shí)效處理?xiàng)l件545度8H+130度6H溫度須穩(wěn)定均溫，依鑄鋁件設(shè)計(jì)強(qiáng)度、材料、特性、測試決定。
3.淬水溫度60度—80度水溫，鑄鋁件較不易變形，淬水時(shí)間由門上開始計(jì)進(jìn)，至上層鋁壓鑄件全泡到水為準(zhǔn)，時(shí)間16秒---20秒完成瞬間淬水到好的狀態(tài)。
4.固溶處理后全檢項(xiàng)目，變形檢查，整形，打鋼字預(yù)防質(zhì)異常追蹤，時(shí)效后每臺(tái)車上下層各測一只鑄鋁件硬度，值在65-75HB。配合連續(xù)自動(dòng)作業(yè)與高溫作業(yè)相同，預(yù)先出爐之后再進(jìn)爐，按計(jì)時(shí)器所設(shè)定之時(shí)間定時(shí)進(jìn)出爐作業(yè)。

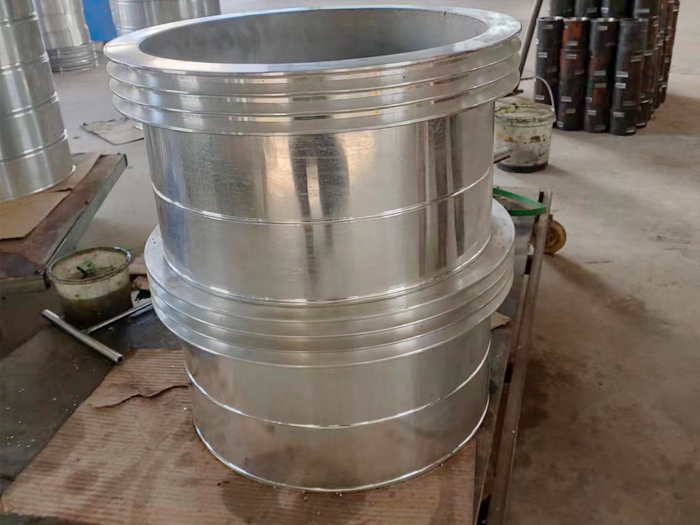

熱處理之后的
鋁壓鑄件可以讓其尺寸更加穩(wěn)定，不再改變，增加鋁壓鑄件的耐蝕性，使其結(jié)構(gòu)更加均勻。明白了鋁壓鑄件熱處理的重要性，我們作為廠家在生產(chǎn)的過程中便要更加的注意這一點(diǎn)。
